木材软化：物理处理法软化木材的工艺特点分析【批木网】
发布时间: 2015年12月15日 10:25:00
木材人都在用的神器—扫一扫下载ＡＰＰ
【批木网 弯曲木】
木材弯曲是将方材软化后，在弯曲矩作用下将其弯曲成所要求的曲线形状，并使其干燥定型的过程。方材弯曲工艺主要包括下列工序：毛料选择和加工、软化处理、弯曲、干燥定型及弯曲部件的加工等。软化处理的目的是使木材具有暂时的可塑性，以使木材在较小力的作用下就能按要求变形，并在变形状态下重新恢复木材原有的刚性和强度，因此，为了改变木材的弯曲性能，在弯曲前需要进行软化处理。软化处理的物理处理法主要有：
1、蒸煮法。
采用热水煮沸，或者高温蒸汽蒸煮。高温蒸汽蒸煮的方法是把木材放在特别蒸煮锅内通入饱和蒸汽进行蒸煮，每根毛料可以防止因木材表面过于而开裂。
毛料蒸煮的时间随树种，木材厚度和处理温度等不同而变化，在处理厚材时，为缩短时间，采用耐压蒸著锅和提高蒸气压力的方式，但蒸汽压力过高，木材表层温度也会过高，软化就会过度，但这时芯层温度还较低软化不足，弯曲时凸面易产生拉断，采用80℃。
以上温度水煮时通常约需处理60~100min，而用100℃蒸汽蒸时则约需处理20~80min。用水蒸的方法处理木材将木材含水率增大。导致干燥定型时间延长，废品率增加。

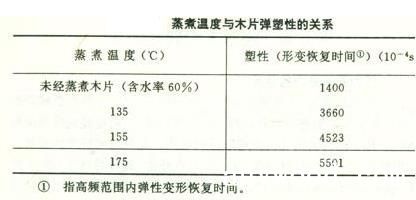

【批木网 蒸煮温度与木片弹性的关系】
2、高频电加热法。将木材置于高频振荡电路电容器的两块极板之间，加上高频电压，即在两极之间产生交变电场，在其作用下，引起木材（电介质）内部分子反复极化，分子间发生强烈摩擦，这样就将电磁场中吸收的电能变成热能，从而使木材加热软化，电场变化越快（即频率越高），反复极化就越剧烈，木材软化的时间就越短。
3、微波加热法。
微波频率为0.3~300GHz、波长约1~1000mm范围的电磁波对电介质有穿透能力，能激发电介质分子极化、振动、摩擦生热。例如，当用2450Hz的微波照射饱水木材时，木材内部迅速发热，由于木材内部压力增大，内部的水分便以热水或蒸汽的状态向外移动，木材明显软化，用2450Hz的微波加热20*10mm（断面尺寸）的木材其弯曲后的曲率半径最小可达到150mm，如果在弯曲定型后再用微波加热其弯曲的曲率半径更小，目前木材加热采用915Hz和2450Hz这两种频率的设备。

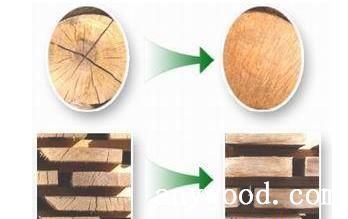

【批木网 蒸煮前后木材软化效果】
来源：批木网整理
批木网——网上木材市场！www.anywood.com
凡是与 木材 木业 红木 原木 人造板 地板 板材 家具 木工 木工机械 家装材料 油漆化工 紫檀 酸枝 spf 辐射松 松木 榉木 锯材 榆木 楠木 乌木 沉香 檀香 纤维板 黄花梨 香樟 橡木 椴木 杨木 桦木 白蜡木 花旗松 南方松 黄檀 鸡翅木 胶合板 有关的资讯、供求、人脉，全在批木网相关阅读：木材加工行业境外投资政策说明【批木网】
