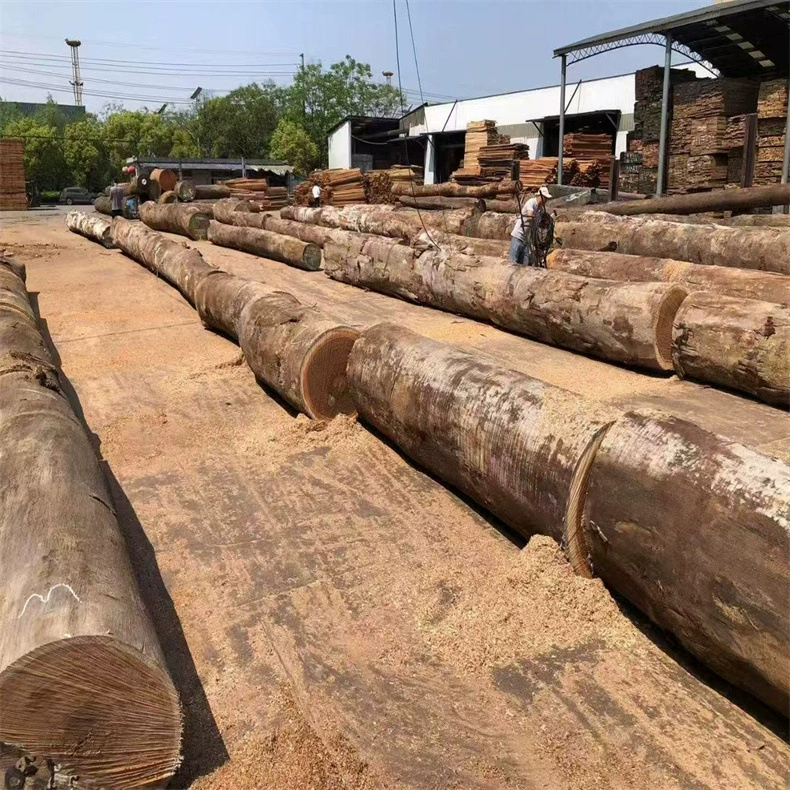

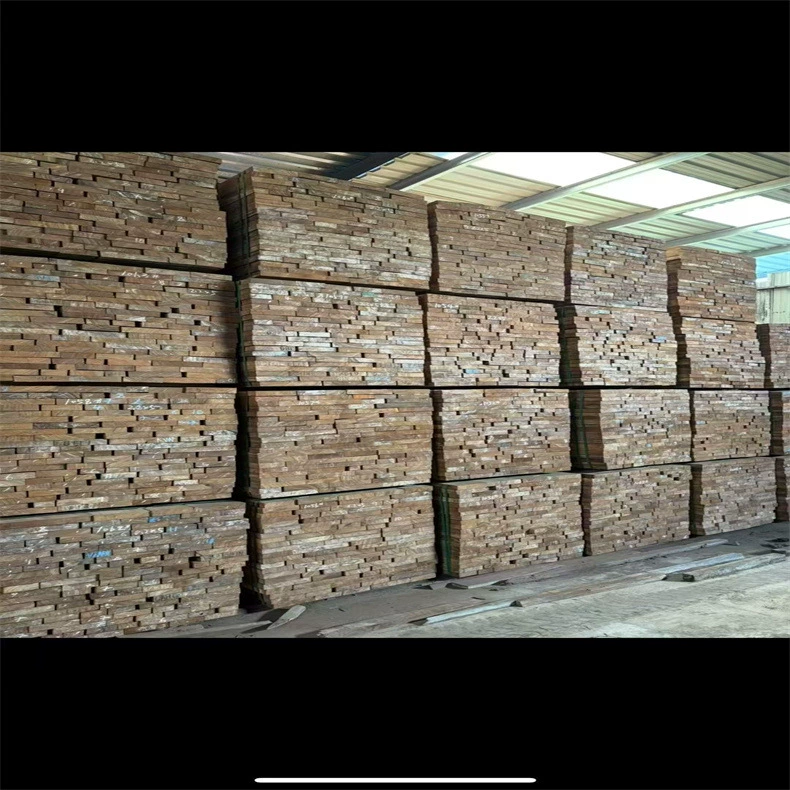

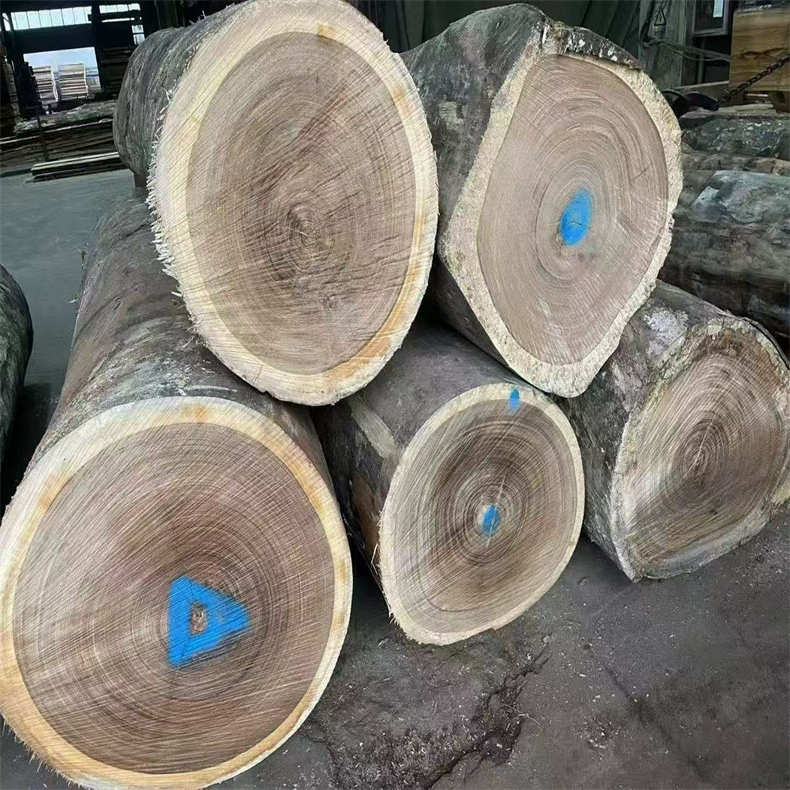

木材特征 木材系散孔材。心材主为浅褐色，经大气氧化后变深为红褐色，常伴有黑色带状条纹；边材黄褐或浅粉红色。生长轮略明显，轮间界以浅色轮界状薄壁组织。管孔在放大镜下明显，散生，略少，略大；有者含沉积物或树胶。轴向薄壁组织在放大镜下明显，环管束状、翼状、聚翼状及轮界状。木射线在放大镜下略见；略密，窄。波痕及胞间道未见。木材有光泽，无特殊气味和滋味。纹理通常不规则或常交错，层次感强，易于深色格调搭配；结构细，均匀或略均匀。
  木材性质 干缩大至甚大；全干干缩率；弦向为7.6%～8.1%；径向为4.6～4.9%。尺寸稳定性中。木材极重、甚硬；基本密度0.86g/cm3；气干密度1.00～1.14g/cm3，通常0.83～1.05g/cm3。强度高；顺纹抗压强度87～97MPa，抗弯强度185～202MPa，抗弯弹性模量16.4～17.9GPa。心材甚耐腐，但防腐剂浸注极难。干燥宜慢，因木材甚重硬，有开裂和变形缺陷产生，特别是厚板材。加工困难，因木材甚重硬、工具刃口易钝，宜用合金钢锯片；木材纹理不规则或交错者，刨切角以15～20度为宜；旋切性良好。

  木材用途 木材甚重硬、耐久，适宜制作地板及家具，细木工用品、门窗框高强度的农具配件、运货车底架；耐海水及淡水的桩柱、护板、桥梁、码头、水闸、船舶；枕木、重型筑结构材及装饰性车旋品等。
