   木材锯刨以后，需要凿眼、做榫、刨槽起线、裁台、截割等，这些加工程序，必须要进行画线，所以称为木结构画线。

  木结构画线时古家具造型的重要一环，涉及家具的整体和局部的高低尺度；脚、框木料好劣面和宽窄面的正确选用，还要确定家具的上下、左右、前后用料；确定用料的锯断部位、凿眼部位、做榫形式等内容。

批木网

  一、截线

  一般是用实线表示，以画横线、竖线、斜线的方式，表示木料应该在此位置截断的加工线。

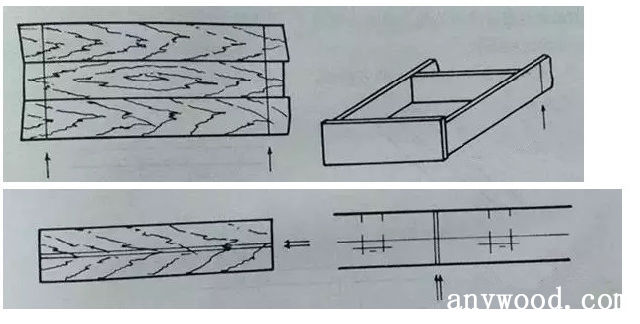

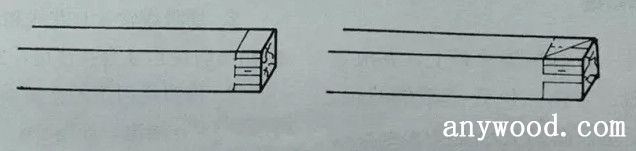

  1.截线一般为单实线，下图箭头所指的线形。有时木料较长，或是较宽，连续画线需要分割，可以画双截线，即双实线。

批木网

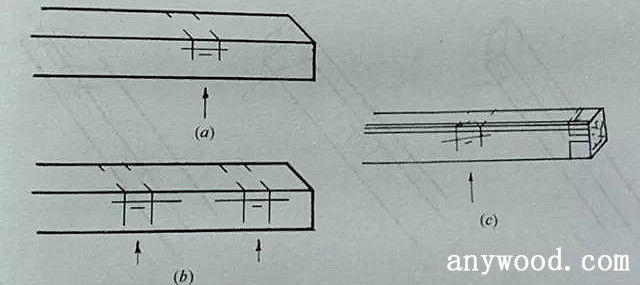

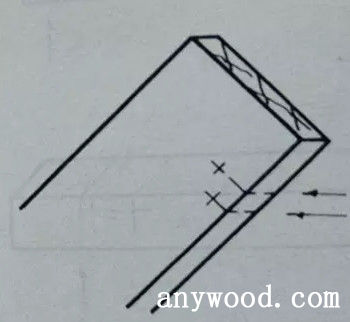

  2.截线和榫头线一起使用时，表示榫头长度满足后应去掉的部分。截线和榫眼线一起使用时，表示凿眼后，卯鞘粘胶结合牢实后才能锯掉。

  如下图：(a)(b)

批木网

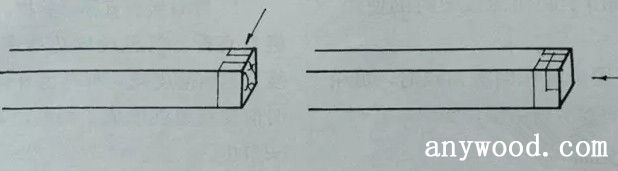

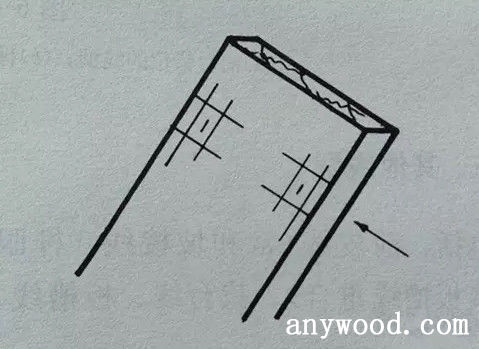

  3.截线、榫眼线、花线相交时的表示方法；俊角截线的表示方法。如下图（c）

批木网

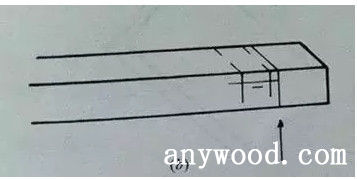

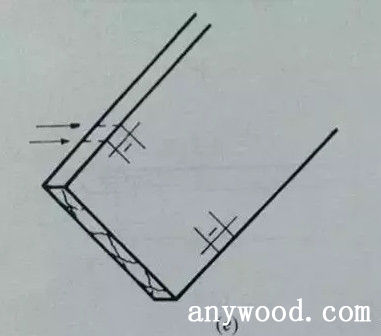

  4.截线、榫头线、花线相交时的表示方法；俊角截线的表示方法。如下图（d）

批木网

  （a）截线和榫头线一起使用

  （b）截线和榫眼线一起使用时

  （c）截线、榫眼线、画线相交使用

  （d）截线、榫头线、画线相交使用

  二、花线

  花线也叫引线，一般作为榫头、榫眼的方向线。

  1.花线通常作为榫眼线的方向线，确定榫眼是否凿透。

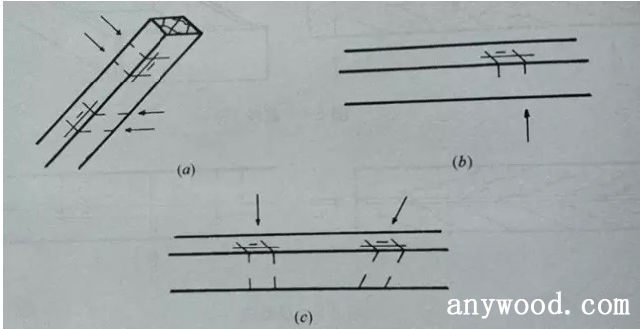

  凿透的榫眼，画线只能画两短线，中间不链接。榫眼如果是半榫，不凿透的形式，只需画一边短线。榫眼如果有一定斜度，用斜尺画出斜的花线。如下图：

批木网

  （a）透榫花线（b）半榫花线（c）斜榫花线

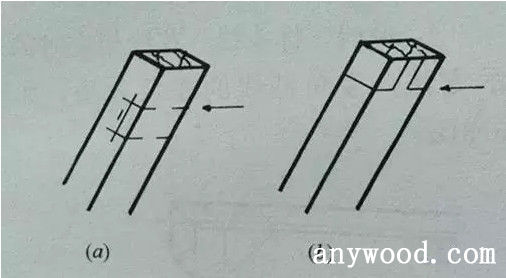

  2.花线与榫头线和榫眼线一起使用，如图

批木网

  （a）花线与榫头线一起使用

  （b）花线与榫眼线一起使用

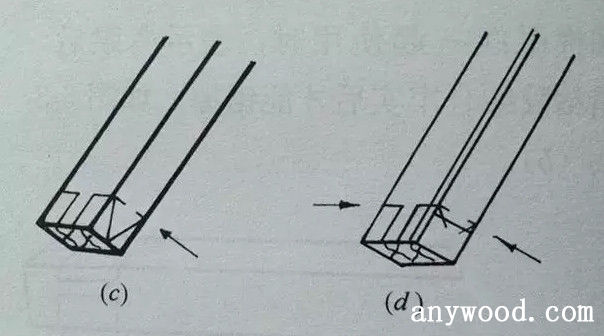

  3.花线与榫肩的俊角线一起使用，或用于榫头插肩结构中起线时，表示的方法。如图

批木网

  （c）花线与榫肩的俊角线使用

  （d）花线与榫头插肩结构使用

  4.花线用于制作面板钻眼时的使用。如图：

批木网

  5.花线用于制作面板钻眼时，可用单花线在侧面表示要钻空。如图：

批木网

  三、榫眼线

  榫眼线一般用在脚框料上，并决定榫眼的长短、方向、位置范围的线型。

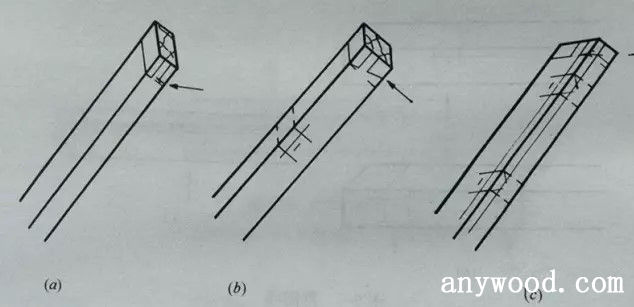

  1.榫眼线有直榫、斜榫。平行于框棱为直榫，离框棱的边线多成为平行线，也叫前皮线。如图：（a）（b）（c）

批木网

  2.榫眼线常常与花线和坡棱线、槽线和插肩俊角线合并使用。如图：

批木网

  3.榫眼线因凿的宽度线画出。如图：

批木网

  四、榫头线

  榫头线多用在框料和拉枨料上，一般分单榫线和双榫线。

  1.单榫线，如图下。单榫头线只表示榫头厚度，按线根据木凿的宽度，吃线或留线锯出榫头即可，也有半榫头的单榫线。

批木网

  2.双榫线，如下图。双榫线中间因为有榫槽，去除时需和槽榫眼限时的原理一样，所以中间部分加点表示去除

批木网

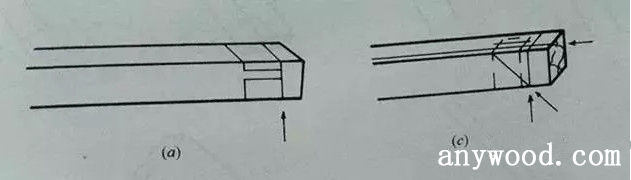

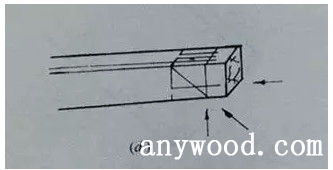

  3.榫头线前后错位的线型，榫头斜肩的线型，坡棱线、榫肩线、榫头线结合时的线型。

批木网

  （a）前后错位的线型

  （b）榫斜肩的线型

  （c）榫肩带插角线型

   

来源：批木网整理
